Kugelhähne |Serie BAFG
Höchste Flexibilität und Dichtheit in der Prozessindustrie
Serie BAFG – 3-teilige Edelstahl-Kugelhähne mit variablen Anschlussvarianten (DN15 bis DN100)
Weitere Bilder zur Serie
Die 3-teiligen Edelstahl-Kugelhähne der Serie BAFG bieten dank ihres modularen Aufbaus maximale Flexibilität für verschiedenste Rohrleitungssysteme. Sie verfügen über einen vollen Durchgang und eine schwimmend gelagerte Kugel. Je nach Einsatzanforderung stehen drei bewährte Anschlussvarianten zur Verfügung: BAFG-I (Innengewinde nach EN 10226), BAFG-W (Anschweißenden) und BAFG-LW (verlängerte Anschweißenden für spannungsfreies Schweißen).
Robuste Auslegung für anspruchsvolle Medien
Die BAFG-Serie deckt Nennweiten von DN15 bis DN100 ab und bewältigt Betriebsdrücke bis PN63 (bei DN15–50). Hochwertige Werkstoffe gewährleisten exzellente Medienbeständigkeit. Dank umfassender Zulassungen sind diese Kugelhähne optimal für sicherheitsrelevante und explosionsgefährdete Anlagenbereiche gerüstet.
Technische Daten & Leistungsmerkmale
Bauart
- 3-teiliges Gehäuse
- Schwimmend gelagerte Kugel
- Voller Durchgang
Anschlussvarianten
- BAFG-I: Innengewinde nach EN 10226

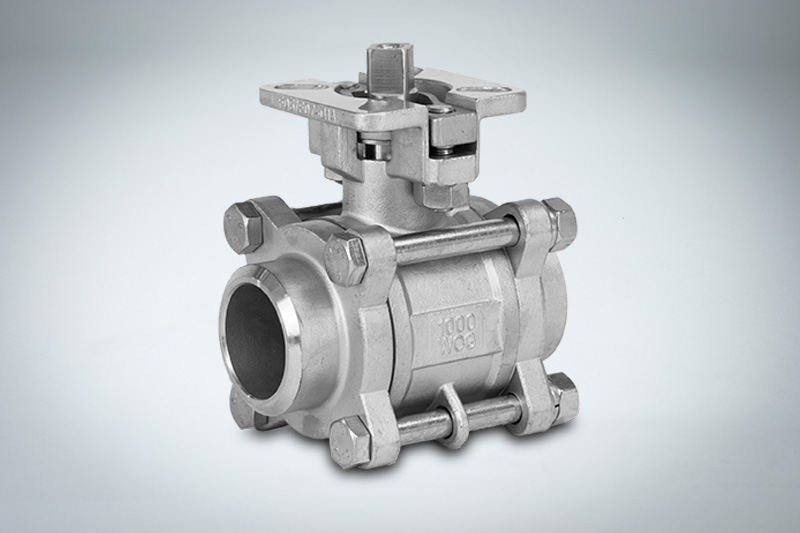

- BAFG-W: Anschweißenden

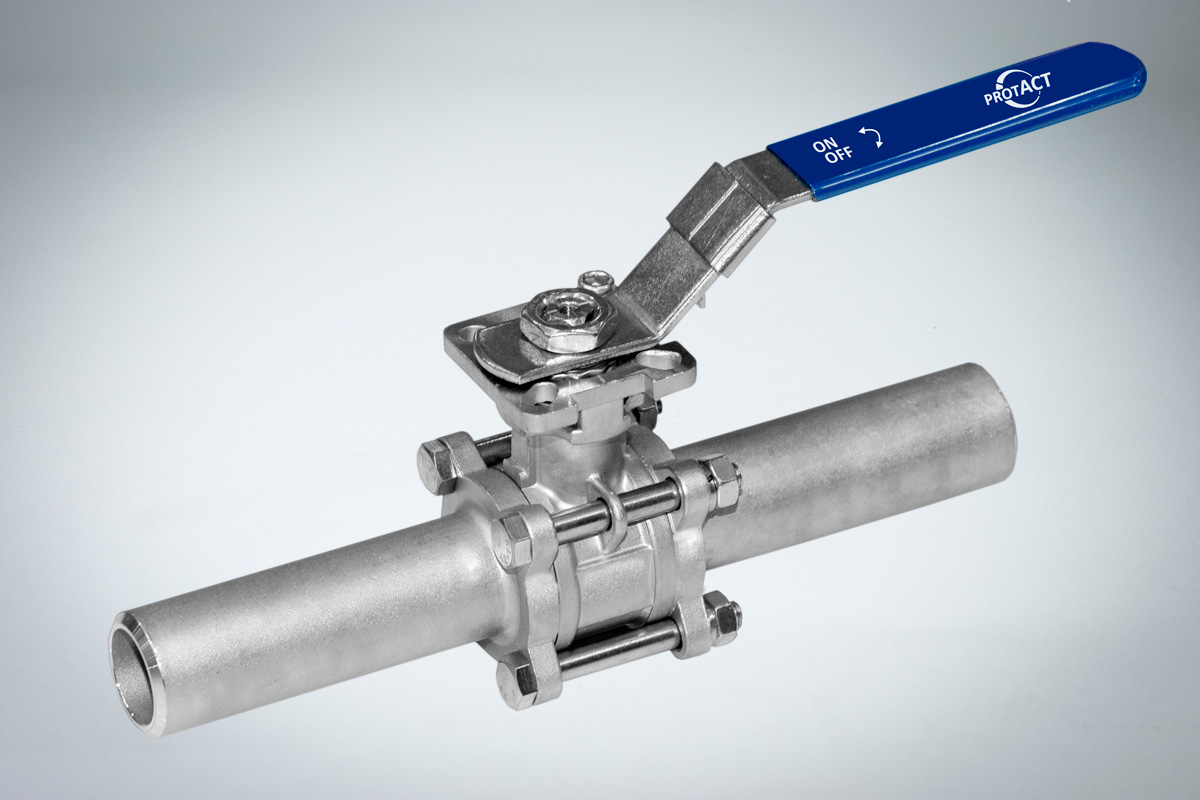

- BAFG-LW: verlängerte Anschweißenden
Nennweiten
- DN15 bis DN100
Betriebsdruck
- Bis PN63 für DN15–50
- Bis PN40 für DN65–100
(abhängig von Temperatur und Ausführung)
Temperaturbereich Medium
- −20 °C bis +200 °C
(optional nach Absprache -30°C)
Vakuumtauglichkeit
- Bis ca. 0,2 bar absolut
(geprüfte Leckrate ≤ 1 × 10⁻⁸ bar·l/s)
Werkstoffe
- Edelstahl 1.4408 (Gehäuse)
- Edelstahl 1.4401 (Kugel & Schaltwelle)
- PTFE-Sitze
- FKM/PTFE (Spindelabdichtung)
Hygieneausführung
- SIL 2 / SIL 3
- ATEX bis Zone 0 / 1 / 20 / 21
- Fire Safe
- TA-Luft
