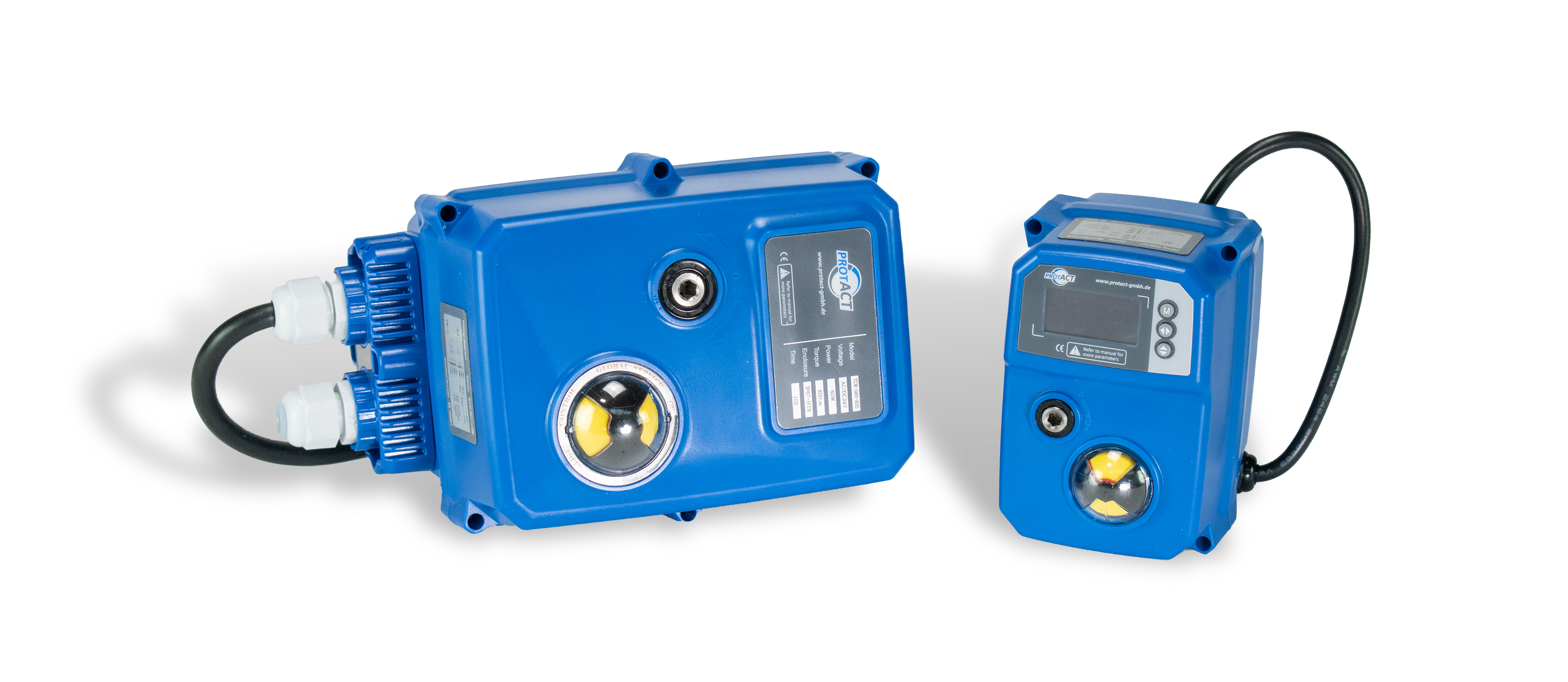

Serie ESA.TCR – Kompakte und intelligente elektrische Schwenkantriebe (10 bis 2000 Nm)

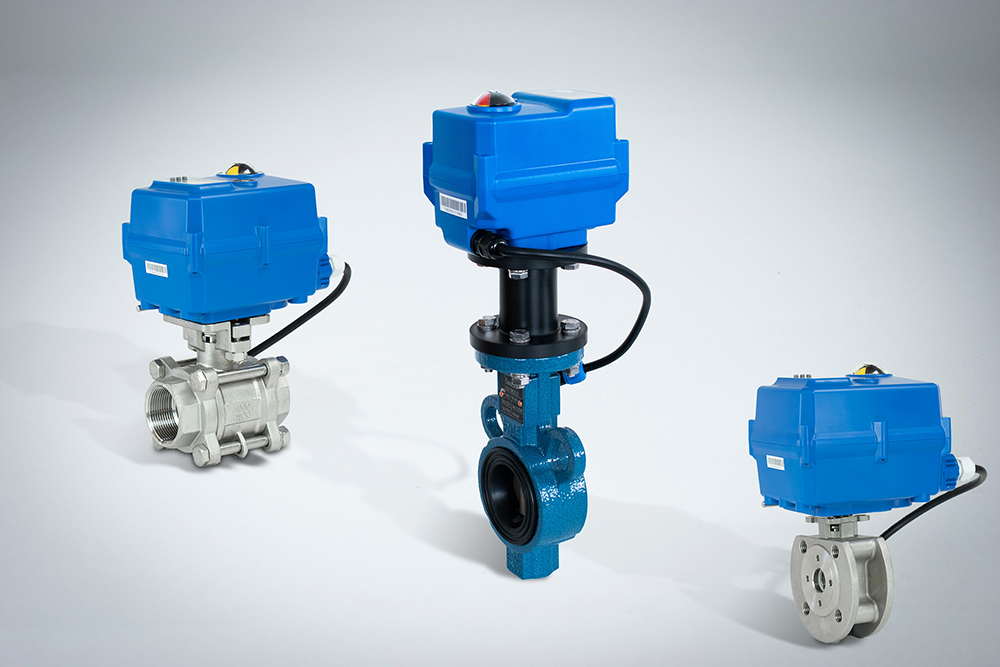

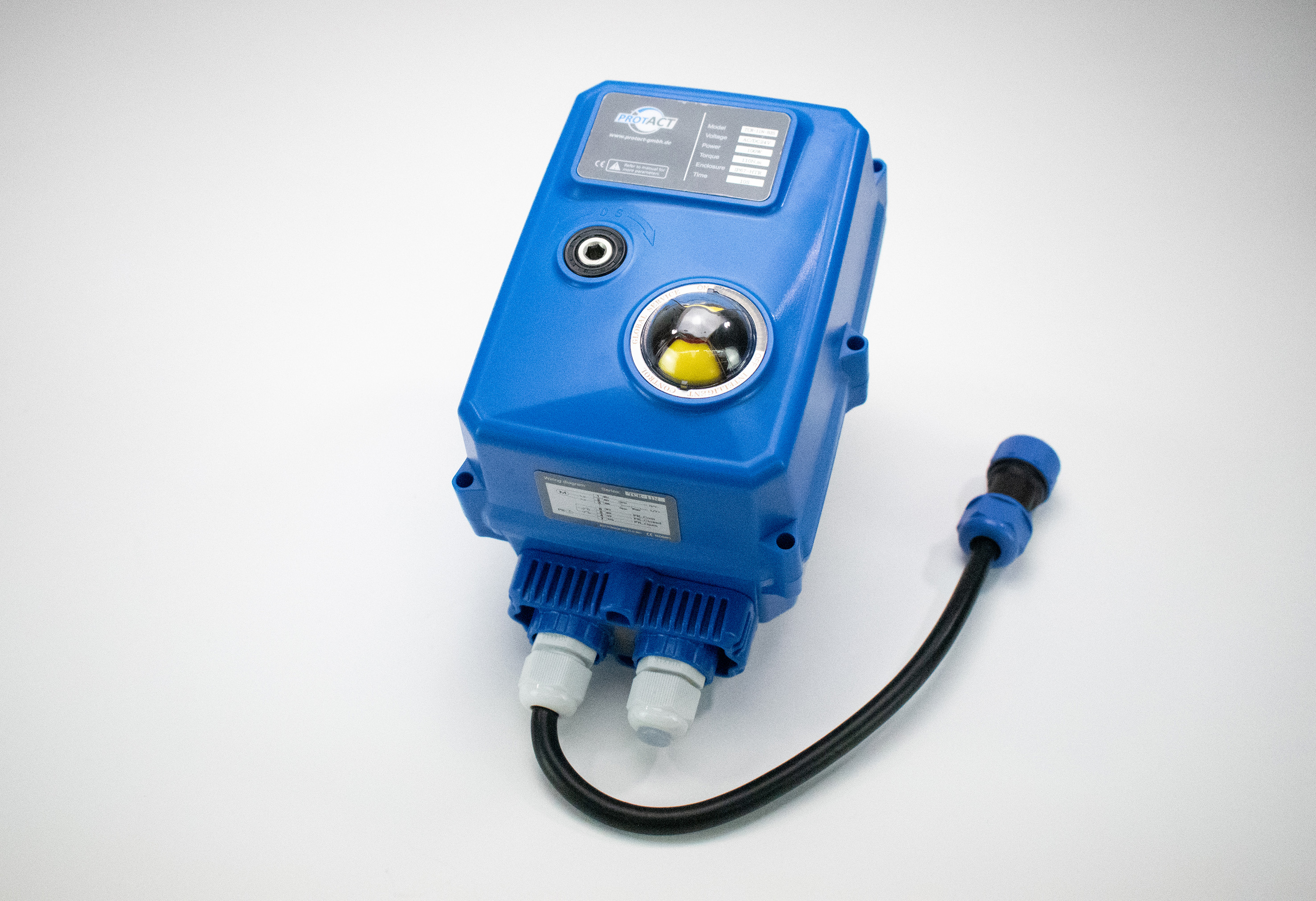

Weitere Bilder zur Serie
Präzision und Smart Control in der Automation
Die kompakten elektrischen Schwenkantriebe der Serie ESA.TCR setzen Maßstäbe in der modernen Armaturenautomatisierung. Ausgestattet mit einem langlebigen, bürstenlosen Motor und einem intelligenten Bediensystem (1,3"-OLED-Display und 3 Tasten) bieten diese Antriebe maximale Prozesskontrolle und einfache Konfiguration direkt vor Ort.
Maximale Flexibilität für Ihre Anlage Ob klassische AUF/ZU-Anwendung, präziser Smart Positioner, Highspeed-Antriebe (ab ca. 1 s / 90°) oder die integrierte Failsafe-Funktion mit Kondensator-Energiespeicher – die TCR-Serie passt sich flexibel an Ihre Anforderungen an. Schnittstellen wie Modbus/RS485 und CAN-Bus sorgen zudem für eine problemlose Einbindung in moderne Leitsysteme.
Technische Daten & Leistungsmerkmale
Konstruktionsprinzip
- Kompakter elektrischer Schwenkantrieb
- Bürstenloser Motor
- Überlastschutz
- Manuelle Notbetätigung

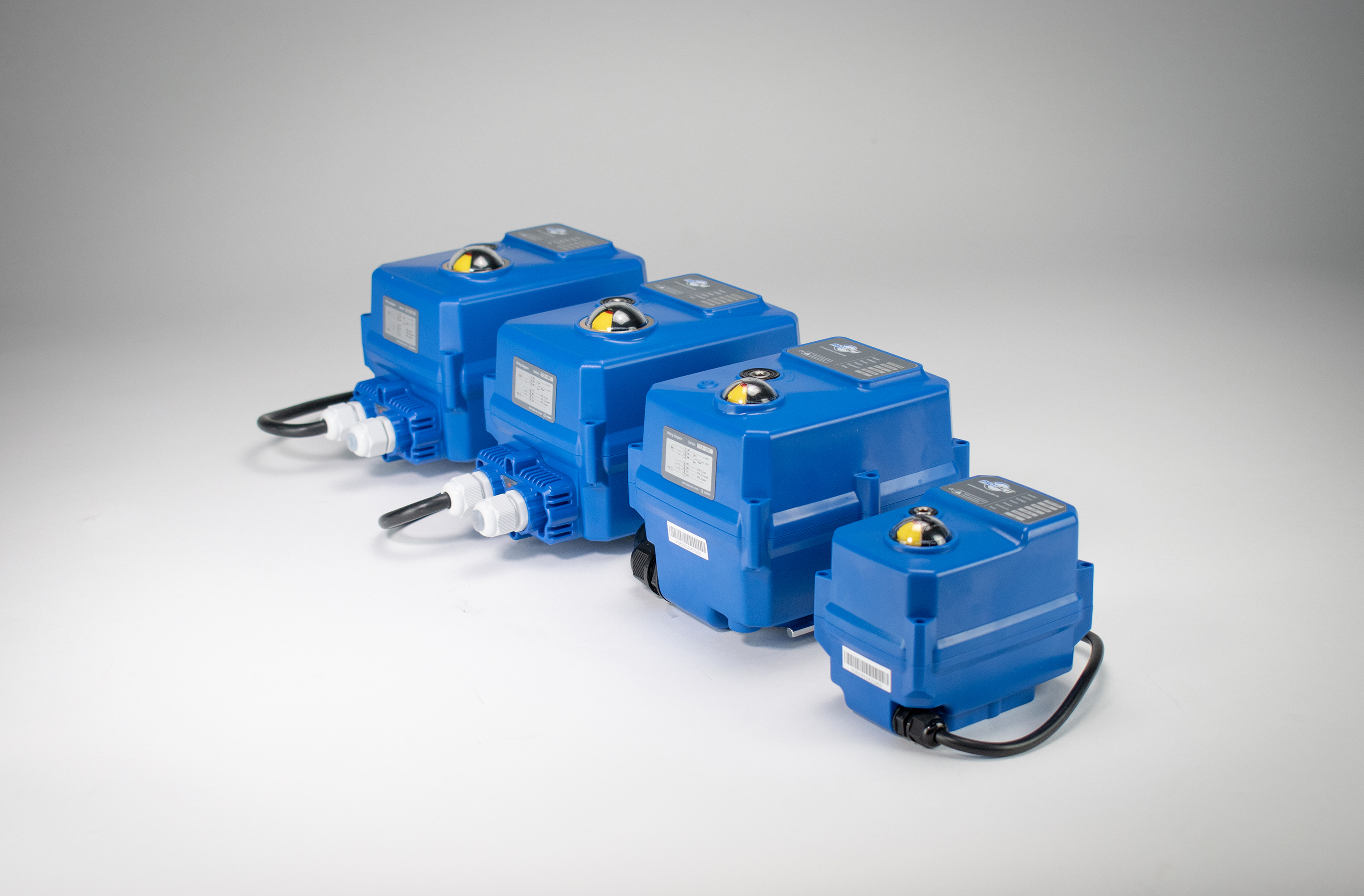

9 Antriebsgrößen
- Baugrößen von TCR-01 bis TCR-200
Funktions- & Steuerungsvarianten
- Standard AUF/ZU · Smart AUF/ZU · Smart Positioner
- Highspeed · Failsafe · Modbus/RS485 · CAN-Bus
Drehmoment
- 10 bis 2000 Nm
Betriebsart
- S3-75 % AC
- S3-85 % DC
Temperaturbereiche
- -20°C … +60°C
Schwenkwinkel
- 330° ±5°
Schnittstellen / Standards
- ISO 5211 / DIN 3337
Besondere Merkmale
- SMART-Bedienkonzept mit 1,3"-OLED-Display und 3 Tasten
- Highspeed-Ausführungen ab ca. 1 s / 90°
- Failsafe mit integriertem Kondensator-Energiespeicher
