Kugelhähne |Serie BEFG
Die kompakte Lösung für enge Platzverhältnisse

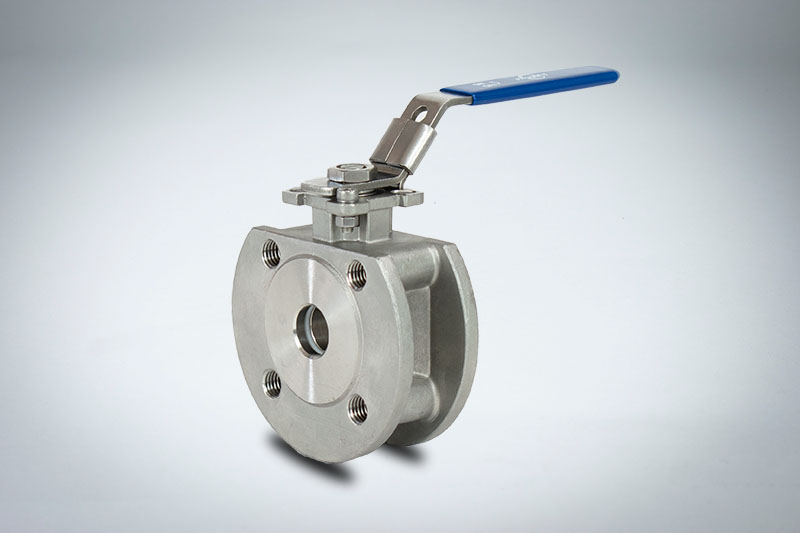

Serie BEFG – Kompakte 1-teilige Edelstahl-Zwischenflansch-Kugelhähne (DN15 bis DN100)
Die Edelstahl-Kugelhähne der Serie BEFG wurden speziell für Rohrleitungsabschnitte entwickelt, in denen nur ein minimaler Bauraum zur Verfügung steht. Durch die extrem kurze Zwischenflanschausführung (Wafer-Bauform) mit praktischen Gewindebohrungen wird die Armatur direkt zwischen zwei Rohrleitungsflansche gespannt.
Hohe Durchflusswerte und sicherer Vakuumbetrieb
Die BEFG-Serie deckt Nennweiten von DN15 bis DN100 ab und bietet trotz der kompakten 1-teiligen Bauweise einen vollen Durchgang für ungestörte Medienströme. Je nach Nennweite ist die Armatur für Drücke bis PN40 beziehungsweise PN16 ausgelegt und bis ca. 0,2 bar absolut vakuumfest. Hochwertige Werkstoffen und eine genormte ISO-5211-Schnittstelle ermöglichen den problemlosen Direktaufbau von pneumatischen (z. B. Serie PR) oder elektrischen Schwenkantrieben (z. B. Serie ESA.TCR).
Technische Daten & Leistungsmerkmale
Konstruktionsprinzip
- Kompakte Zwischenflanschausführung mit Gewindebohrungen
Bauart
- 1-teiliges Gehäuse
- Schwimmend gelagerte Kugel
- Voller Durchgang
Nennweiten
- DN15 bis DN100
Betriebsdruck
- Bis PN40 für DN15–50
- Bis PN16für DN65–100
Temperaturbereich
- −29 °C bis +120 °C
Vakuumtauglichkeit
- Bis ca. 0,2 bar absolut
(geprüfte Leckrate ≤ 1 × 10⁻⁸ bar·l/s)
Werkstoffe
- Edelstahl 1.4408 (Gehäuse)
- Edelstahl 1.4401 (Kugel & Schaltwelle)
- PTFE-Sitze
- FKM/PTFE (Spindelabdichtung)
Schnittstelle
- ISO 5211 für direkten Antriebsaufbau
