Pneumatische Schwenkantriebe Serie PRD/E - Drehantriebe für extreme Temperaturbereiche

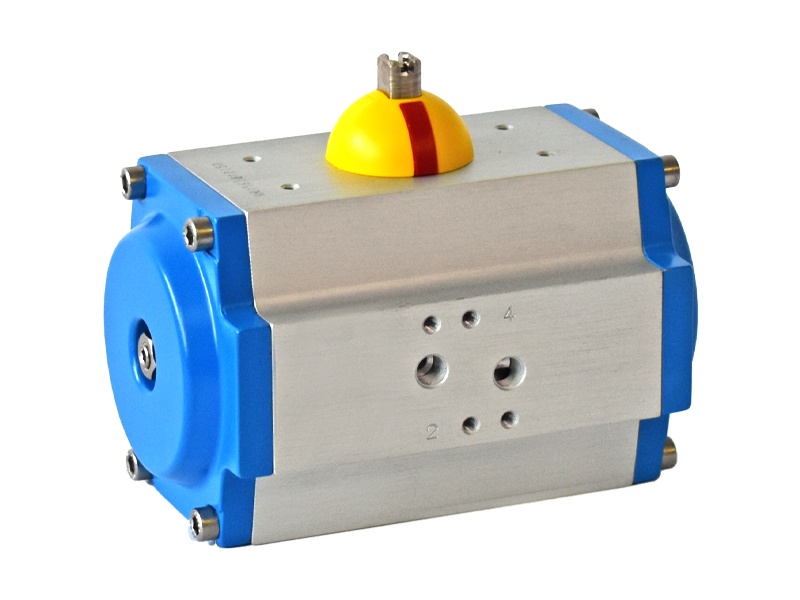

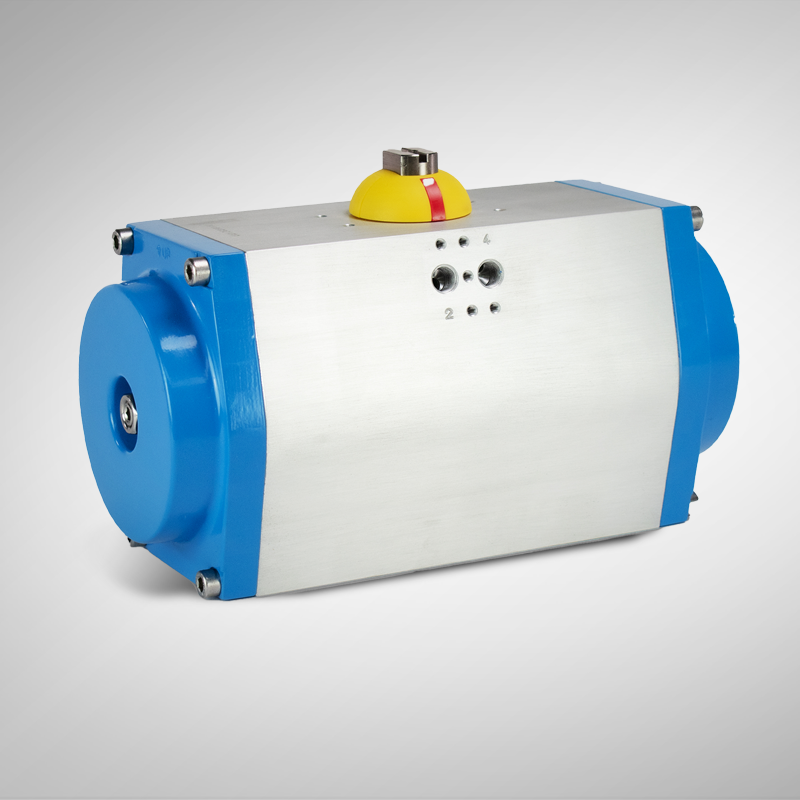

Pneumatischer Schwenkantrieb Serie PRD doppeltwirkend ProtACT

Höchste Zuverlässigkeit unter Extrembedingungen

Die Serie PRD/E basiert auf dem bewährten Zahnstange/Ritzel-Prinzip (Rack & Pinion) und bietet maximale Prozesssicherheit in anspruchsvollen Industrieanlagen. Während die Ausführung PRD doppeltwirkend ausgelegt ist, bietet die Ausführung PRE eine einfachwirkende Sicherheitsfunktion (Sicherheitsstellung durch Federrückstellung).

Technische Daten & Leistungsmerkmale

17 Antriebsgrößen

  • Baugrößen von PRD/E-049 bis PRD/E-300

Schwenkwinkel

  • 90°, 120°, 180° resp. 240°
    Einstellbar um +/-5° an einer Endlage (optional 100 % Hubverstellung)
  • BE-Ausführung ist an beiden Endpositionen einstellbar

Drehmoment

  • Doppeltwirkend bis zu 6.400Nm
  • Einfachwirkend bis zu 2.178Nm

Temperaturbereiche

  • Standard: -50°C … 70°C (NBR)
  • Hochtemperatur: -15°C … +160°C (Viton)
  • Erweitert: -60°C … +200°C (Silikon)

Betriebsdruck

  • 2 bis 8 bar

Standards

  • ISO 5211, VDI/VDE 3845 bzw. NAMUR

Material

  • Gehäuse: Eloxiertes Aluminium ASTM 6083, UNI 4522
  • Deckel: Aluminium UNI 5076, mit Epoxidharz beschichtet
  • Kolben: Aluminium UNI 5076
  • Ritzel: Stahl, vernickelt (optional: Edelstahl)
  • Lager: POM
    Dichtungen: NBR, optional: FKM oder Silikon
